線束是什麼？從組件、製程到防錯眉角，掌握各產業應用要點

線束是什麼？和電纜有什麼差別？線束設計又如何影響設備性能？本文將完整解析線束的結構組成、加工流程與不同產業的應用場景，從線材選用到組裝工藝，整理客製化線束的常見問題。

目錄：

一、電子設備的神經系統！拆解線束定義、功能、組件與電纜差異 （一）線束是什麼？解析用途與 4 大效益 （二）線束組件有哪些？4 個核心構成要素 （三）電子線束和電纜的差異？快速搞懂兩者功能與應用場域 二、從線束設計到加工製造，製程細節與考量重點全覽 （一）線束加工 6 步驟 （二）如何打造穩定的電氣系統？5 大你不能不知的線束設計注意事項 三、解析 5 種不同產業的線束應用場景 1. 工業控制 2. 車用電子 3. 航太與軍工 4. 醫療 5. 其他應用領域 四、線束的常見 3 大問題整理 Q1：線束的品質怎麼驗收？有哪些測試方式？ Q2：為什麼線束需要客製化？ Q3：如何選擇專業的線束加工廠商？ 五、客製化線束交給倢灝科技，國際認證資質，滿足高規格產業標準！

一、電子設備的神經系統！拆解線束定義、功能、組件與電纜差異

設備裡一綑不起眼的線束，實際上承擔著訊號與電力傳輸的重責大任，更牽動整台設備能否穩定運作。下面將解析線束的定義、4 大效益與核心組件，並比較線束與電纜的差異，帶你建立基礎認識。



（一）線束是什麼？解析用途與 4 大效益

線束（Wire Harness），又稱為電線束、線組或線材組裝，是將多條電線或電纜，依照設備內部的特定空間與電氣設計，進行綁紮、固定與保護的一種組裝產品。其用途在於安全、高效且穩定地傳輸訊號與電源。

從汽車、航太、工控系統與醫療器材等現代設備，舉凡需要多路配線，且對可靠性有高度要求的領域，線束都是不可缺少的核心零組件。它能帶來的實際效益包括以下 4 點：

1. 1. 提升安裝效率：將數十條複雜的電線模組化，縮減產線組裝的工時與人力成本。
   2. 安全與抗干擾：保護材料可避免線材因機器運作磨損，並抵禦環境濕氣與電磁干擾。
   3. 簡化維修流程：線路井然有序，後續的檢修、故障排查更直覺，降低設備停機風險。
   4. 支援客製化規格：可依不同產業的電流、溫度與空間調整設計，滿足多樣化需求。

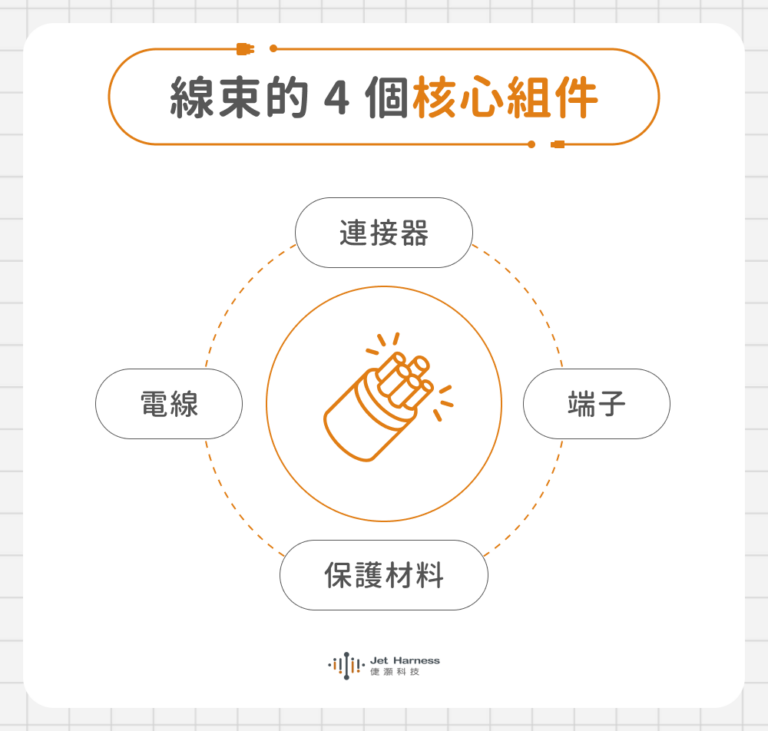

（二）線束組件有哪些？4 個核心構成要素

線束由電線、端子、連接器、保護材料這 4 個基本構件組成。而線束的品質與功能，取決於這些元件的規格適配與加工精度。下面帶你了解各組件的功能與常見類型。



電線／電纜

電線負責傳導電訊號與電力，選型時需評估電流量與運作環境，根據不同的應用場景，滿足特定的性能規範，例如耐彎曲、耐高溫、耐油性、耐高壓等，以確保整組線束在長期運作下的穩定性能。

• • 常見種類：PVC 絕緣電線、橡膠電纜、矽膠耐高溫電線



端子

端子是線束與其他電氣元件之間的電氣接點，會壓接或焊接於線材末端，影響導通的穩定性。端子多以形狀區分，在高壓或易觸碰區域應選用有絕緣膠殼的設計，以防止漏電或短路；而緊湊的設備箱體內部或需額外加工熱縮管時，則常選用無絕緣膠殼系列，優化配線空間。

• • 常見種類：R 型端子、Y 型端子、鏟型端子、子彈型端子



連接器

連接器負責線束與設備或其他組件之間的橋接介面，其對接密合度與防呆設計會直接關係到訊號品質與組裝效率。高品質連接器還能提供防水、防塵及抗振動功能，避免因外部干擾而造成接觸不良或訊號中斷。

• • 常見種類：圓形防水連接器、軍規連接器、D-sub 連接器、LAN 連接器



保護材料

保護材料用於線束的外部防護，會依據設備環境提供耐溫、防水、耐磨或防電磁干擾等功能，延長線束的使用壽命，降低故障風險。

• • 常見種類：熱縮管、編織網、PVC 護套、波紋管、工業級專用膠帶



（三）電子線束和電纜的差異？快速搞懂兩者功能與應用場域

線束（Wire Harness）與電纜線組（Cable Assembly）常被混用，但兩者在使用位置上有明確區別。線束設計用於設備或機殼的內部配線，強調多線整合與安裝效率；電纜線組則用於設備外接，如常見的 USB、LAN 等連接線，重點在於外部耐用性與插拔便利性。

	線束 Wire Harness	電纜 Cable Assembly
結構特性	多條線材集束成型，會配合機殼內部空間走線整合排列，結構呈分支化	將單一或數條導線封裝於強固的外部護套內，線形固定，結構一體化
線材數量	多線整合，依設計需求可含大量、數十條不同規格電線	線材數量較少，多為單線或數條芯線集成
使用位置	設備或機殼內部配線，隱蔽而不外露	設備外部連接，直接暴露於外部環境
保護機能	防護較輕量，著重於內部整線與防磨防震，如絕緣護套、熱縮管、編織網、屏蔽、防振	防護較厚實，需抵禦外界物理侵害，具備強悍的防磨、耐拉與耐候性
製作工序	需經走線規劃、多線壓接、分支綁紮定位，工序較複雜	工序相對標準化，多為裁線、端子焊接、外被包覆等機械化製程
客製彈性	較高。可依設備規格、環境需求、線材長度與端子種類客製化	中等。多為標準規格線材，可簡單定長或加接頭，適合大量規格化生產
常見範例	汽車線束、家電內部配線、工控線束、航太設備線束、醫療設備配線	USB 傳輸線、LAN 網路線、HDMI 訊號線、電源線、音訊線

如果你需要解決設備內部空間狹窄、訊號分流複雜、或者需要配合特定機構件進行精準走線與防震保護，建議選擇「客製化線束」，能突破硬體限制，將複雜的電控設計轉化為可實際運行的硬體裝置。





延伸閱讀：訊號線種類與選型指南：訊號線用途、各規格特色與常見問題解析



二、從線束設計到加工製造，製程細節與考量重點全覽

線束由於分支繁複，製程中涉及大量需要精細調校的手工作業與客製細節，最終產品的品質與交期，極度依賴製造廠的技術水準與品質管控能力。以下為你介紹線束加工流程的 6 大步驟，並說明各環節的重點與注意事項。

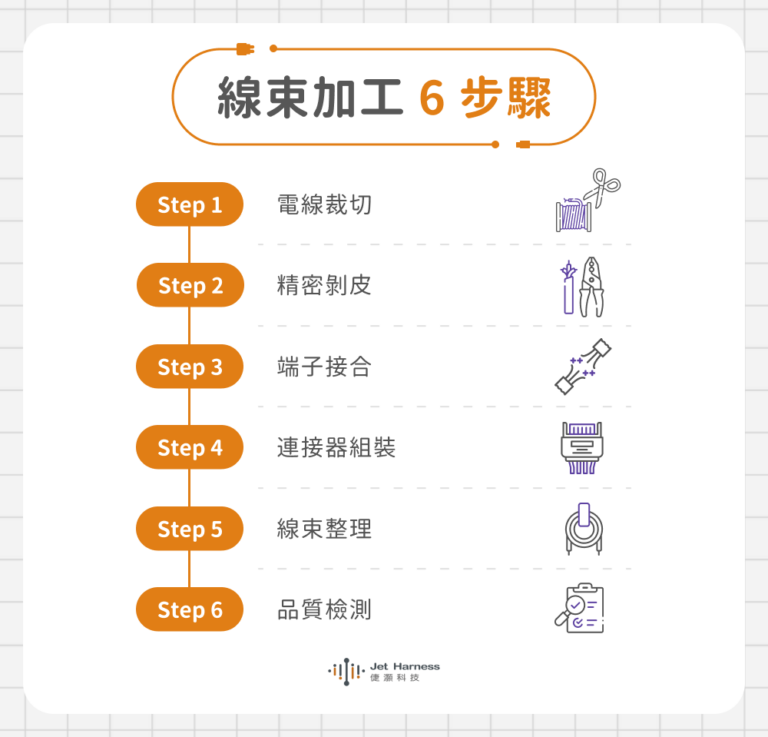

（一）線束加工 6 步驟

線束的生產高度依賴工序的精確執行，以下為標準製作流程的 6 大步驟：



線束加工流程 1：電線裁切

根據設計圖的線長規格完成裁切。若尺寸有誤差，輕則影響走線配置，重則導致線材不足或接點位置錯位而需要返工，是製程中最基礎也最不容出錯的一步。



線束加工流程 2：精密剝皮

以精密設備去除線材端部絕緣層，剝除深度須與端子壓接規格嚴格對應，內部銅絲若有刮傷或斷股，會直接影響後續的導電性能與拉力表現。



線束加工流程 3：端子接合

壓接會利用專業壓接機具將端子與電線芯線導體鉚壓在一起固定；若為端子焊接，或線材有裸露導體需要保護時，通常會搭配熱縮套管進行包覆，強化絕緣效果。



線束加工流程 4：連接器組裝

將壓接完成的端子精確插入連接器孔位中，形成穩定的電氣接合點，並確保接點方向、插入深度及接觸壓力均達到設計要求。



線束加工流程 5：線束整理

將多條分支電線進行排線、束線與固定，並依環境需求套設編織網，用來保護線束與理線，達到整齊配置及防護的雙重效果。



線束加工流程 6：品質檢測

出廠前執行完整的品質驗收，包含導通性、絕緣耐壓、端子拉拔力與外觀目視等項目，確認各項規格達標。



（二）如何打造穩定的電氣系統？5 大你不能不知的線束設計注意事項

線束設計並非單純的配線規劃，必須同時滿足電氣性能與物理限制的工程決策。任何環節的失誤，可能要等到組裝或測試階段才會浮現，屆時的修改成本與時程損失遠高於設計初期。以下是工程師在設計階段必須納入評估的考量因素：

1. 1. 電氣規格：電流、電壓與訊號需求是線束設計的基礎參數，決定線徑粗細、絕緣材質與耐壓等級的選用依據。
   2. 走線布局：線束必須配合設備內部的空間結構，規劃最適走線路徑，避免干涉機構件、散熱模組或運動部件。且走線若過於彎折或與高溫區域相鄰，會加速線材老化並增加磨損風險。
   3. 連接器與端子相容性：連接器與端子的規格選用，需與對接模組的介面規格完全匹配。任何偏差都可能造成接觸不良、訊號中斷，甚至發生構件脫落。如軍工與航太應用通常要求符合 MIL-SPEC 規範的連接器；消費性電子產品則需考量頻繁插拔的耐用壽命。
   4. 環境條件：使用環境的溫度範圍、濕度、振動強度與化學物質接觸風險，決定了保護材料的規格門檻。如汽車引擎室的線束需耐受高溫與油污、工廠自動化設備的線束長期承受機械振動等。保護材料選用不當，即使電氣設計完全正確，線束仍可能在惡劣環境中提前失效。
   5. 法規認證：不同產業對線束有各自的強制認證標準，設計階段需提前納入規範要求，避免後續需要返工甚至重新設計。常見的認證包括 UL 安全認證與 RoHS 認證。



三、解析 5 種不同產業的線束應用場景

線束作為現代設備內部的核心配線元件，其應用範圍跨越多個行業。從工廠產線、醫院設備，到航空航太領域，以下解析 5 大產業的線束應用重點：



1. 工業控制

工控線束長期運作於高溫、持續振動或化學物質接觸的工廠環境中，對線材耐久性與連接穩定性的要求極高。從控制系統、自動化設備到工業機器人，這類設備一旦因線束失效導致停機，產線損失遠超線束本身的成本。



2. 車用電子

從傳統燃油車到電動車，線束貫穿整車的電氣架構，涵蓋引擎控制模組、感測器、車燈、儀表板與娛樂系統。現在的電動車因涉及高壓電池系統，對線束的絕緣等級與大電流承載能力要求也更為嚴格。



3. 航太與軍工

航太與軍工是對線束可靠性要求最嚴苛的產業。無人機線材與航太線束必須在極端溫差、高振動與強電磁干擾的環境下長期穩定運作；軍工線材與軍方線材則需同時具備防水、防塵與抗電磁干擾能力。



4. 醫療

醫療線束的應用場景直接涉及人體與生命安全，對訊號精度與電氣隔離的要求遠高於一般產業。心電圖導線、神經貼片線材與醫療配線不僅需要極高的傳輸穩定性，還須考量材料的生物相容性與長期使用的可靠性。



5. 其他應用領域

隨著各產業設備電氣化程度持續提升，消費性電子、船舶、軌道交通與新能源設備等領域，也廣泛依賴線束與客製化線材。需要根據設備環境與功能需求，選擇適合的線束設計與加工方案。





四、線束的常見 3 大問題整理



Q1：線束的品質怎麼驗收？有哪些測試方式？

線束的品質驗收需透過多項物理與電氣測試，來確保長期運作的穩定性。業界標準的測試方式主要有以下 5 種：

• • 外觀與尺寸檢驗： 確認線束總長與各分支長度符合設計公差，同時對端子進行形狀完整性檢查，並確保保護套管完整包覆、沒有偏移。
  • 導通測試：使用專業的導通測試機，確認每條電線與端子之間的電氣連接正常，避免斷路或接觸不良。
  • 絕緣耐壓測試：高壓絕緣測試，檢驗線束的絕緣材料能承受設計電壓，防止漏電或短路。
  • 拉力測試：針對端子與電線的壓接處進行破壞性的拉力試驗，確保壓接強度符合國際規範，不會在長期拉扯、使用下鬆脫。
  • 環境與機械測試：模擬高溫、濕氣、振動等工況，確保線束在極端條件下仍能穩定運作。



Q2：為什麼線束需要客製化？

由於不同產業的設備需求與使用環境差異甚大，標準線束並無法兼顧所有極端條件。而客製化線束的重要性便體現於「打破標準規格的局限」，針對抗震、防水、防電磁干擾做更精密的選型與特殊加工。

常見的客製化線束項目：

• • 線材與導體選擇： 線徑、耐壓、芯線材質、外皮材質。
  • 連接器與端子選型： 國際品牌指定、防水等級、抗震鎖緊機構、防呆設計。
  • 外部防護加工： 絕緣熱縮管、耐磨編織網管、抗電磁干擾屏蔽層、防水注塑成型。
  • 辨識與理線優化： 線身噴字、條碼標籤、預裝固定卡扣。



Q3：如何選擇專業的線束加工廠商？

優秀的廠商並非單純的代工廠，而是能在設計初期就介入，主動卡控製程風險的策略夥伴，其評估標準應建立在以下核心指標上：

• • 全製程技術實力：專業廠商應具備從初期設計、精密壓接、模具開發到自動化組裝的完整工藝，並能在研發初期提供設計建議，協助客戶優化線路佈局。
  • 客製化與特殊加工經驗：優秀廠商能根據產品設計及使用環境等特殊需求，提供相對應的防禦加工處理。
  • 品質管理與檢測能力：廠商應建立完整品質管理體系，包括 ISO 9001、RoHS 認證，並配置多項檢驗設備，降低交貨不良率。
  • 生產彈性與交期管理：廠商應能根據客戶需求靈活調整生產排程，確保研發與量產階段的交期穩定。



五、客製化線束交給倢灝科技，國際認證資質，滿足高規格產業標準！

倢灝科技成立於 2006 年，20 多年來專注在各類 Wire Harness（線束）、Cable Assembly（電纜組件）、客製化線材與 Cable 加工，能針對不同產業的訊號線需求提供完整解決方案，專注服務 5 大產業：

• • 航太：無人機線材、航太線束，耐高低溫、抗振動，符合航太級可靠度要求。
  • 軍工：軍工線材、軍方線材，依軍用規格 MIL 圓形連接器標準製造，強調極端環境下的穩定性。
  • 醫療：醫用線材、神經貼片線材、醫療配線、心電圖導線，符合醫療器材安全規範，可應用於無塵環境。
  • 車用：電動車線束、車用束線、汽車線組、汽車配線，適應高振動與複雜溫差的車載環境。
  • 工控：工業線材、工業控制線、工控線材、工業線束、電控線材，廣泛應用於工廠自動化與各類電控系統。

我們不僅通過了 ISO 9001、ISO 13485、IATF 16949 等多項嚴苛的國際認證，品質標準領先業界，更提供「少量製作」與「高度客製化」的彈性服務，且每款產品在出貨前都保證進行 100% 的完整電性與導通測試。

倢灝科技始終秉持勇往直前的態度，無畏面對市場變化與技術挑戰。致力提供高品質客製化線束，助力客戶創造更大價值與優勢！





延伸閱讀：線材加工是什麼？線材加工服務內容、流程、加工廠挑選辦法全解
