控制線是什麼？控制電纜用途、常見規格、14大種類及規範全收錄

控制線是什麼？控制電纜有哪些用途？本文將介紹控制電纜線作用、結構、規格及常見種類，解析控制線優缺點、台灣控制線相關規範和標準，解答控制線常見問題。還在找可客製化的優質控制線加工廠商嗎？推薦選倢灝科技！

目錄：

一、控制線是什麼？帶你了解控制電纜線用途、規格、種類 （一）控制線有哪些用途？ （二）控制電纜結構及規格解析 （三）控制線 14 種類型及應用介紹 二、控制電纜優缺點為何？控制線和電力電纜有哪些區別？ （一）控制線優缺點解析 （二）控制線 vs 電力電纜差異比較表一覽 三、控制線需遵循哪些規範？台灣地區控制線標準解析 ✅CNS 標準（中華民國國家標準） ✅BSMI 認證（經濟部標準檢驗局） 四、控制線怎麼挑？怎麼判斷控制線有無故障？常見問題 FAQ （一）控制線如何挑選？ （二）控制線故障的判斷方法為何？ （三）PVC 控制電纜線和 XLPE 控制電纜線有哪些差異？ 五、控制線加工推薦：高品質可靠客製化控制線首選倢灝科技！

一、控制線是什麼？帶你了解控制電纜線用途、規格、種類

控制線是負責傳遞控制訊號、讓設備能被精準操控的關鍵線材，以下將從用途、結構、類型到應用，帶你快速認識何謂控制電纜線。



（一）控制線有哪些用途？

控制線（Control Cable）又稱控制電纜、控制電纜線，主要負責傳輸控制訊號與迴路指令，類似設備之間的「溝通橋樑」，讓控制中心能遠端操作各種系統，廣泛應用於自動化系統、電力系統、交通運輸設備、醫療儀器等情境。

以大型自動化產線為例，工程師透過控制系統下達指令後，控制線就會將訊號即時傳送至各個設備端，讓機器依指令精準運作，同時也能回傳運行狀態，協助進行監控與保護，降低異常發生的風險。



（二）控制電纜結構及規格解析

控制線採用多層結構設計，從內到外每層都有不同功能，同時也會受到傳輸需求與抗干擾設計影響，進而決定該線材的整體性能表現。

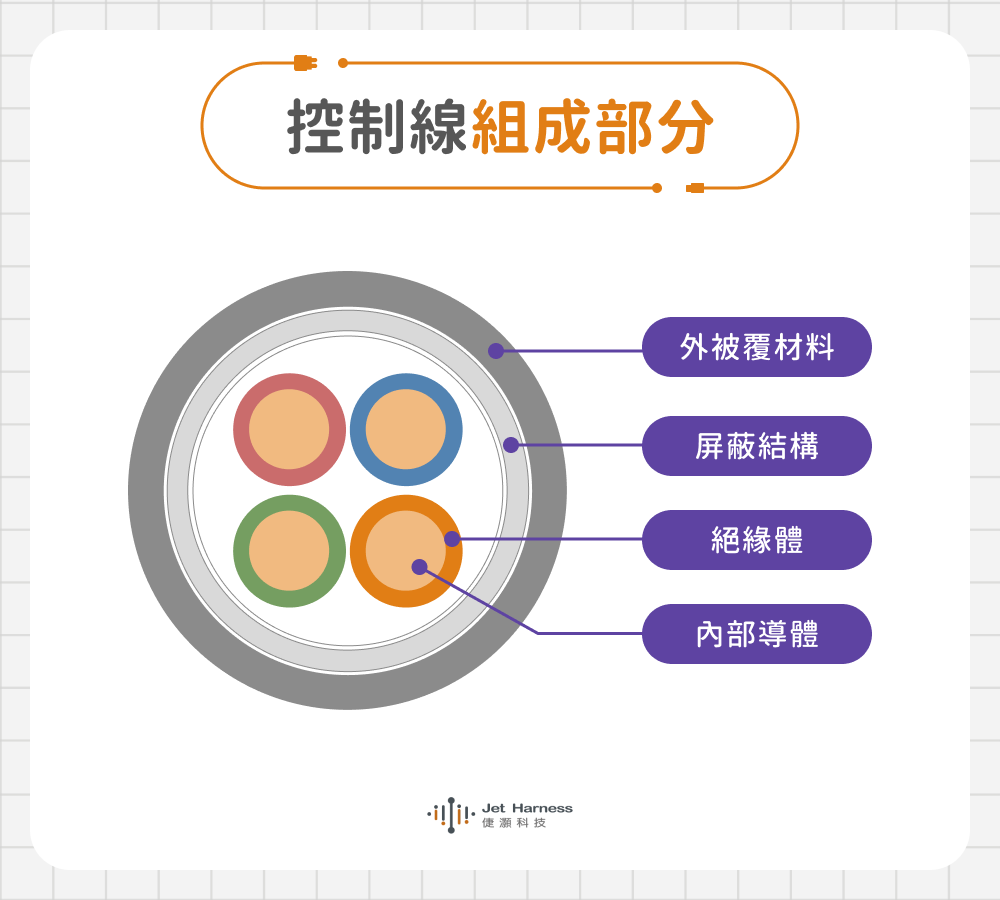

【控制線結構】

• • 內部導體（Conductor）：導體是電纜的核心，負責承載電流與訊號，直徑規格通常介於 0.5mm²～10mm² 之間。常見材料為裸銅或鍍錫銅，2 者都具備良好的導電性能與柔軟度。不過在潮溼或高溫環境下，比起沒有鍍層的裸銅，有薄錫鍍層的鍍錫銅則有更優異的抗氧化特性。
  • 絕緣層（Primary Insulation）：絕緣層包覆於芯線外側，可防止短路並達到電氣隔離效果，即以不導電材料將帶電導體與外界分開，使電流沿指定路徑流動，降低外洩與觸電風險。絕緣層常見材料有 3 種，包括加工容易、成本較低的 PVC 聚氯乙烯，電氣性能優異、耐化學腐蝕的 PE 聚乙烯，具備高耐熱、耐高壓特性的 XLPE 交聯聚乙烯。
  • 屏蔽結構（Shield）：屏蔽層通常會以鋁箔或銅編織網包覆芯線，鋁箔屏蔽主要能應對高頻電場干擾，銅編織網則對低頻磁場與機械振動環境下的接地穩定性更有優勢，2 者組合能有效降低電磁干擾（EMI），確保訊號穩定。屏蔽層的編織密度通常達 70%～95%，能有效提升抗干擾能力。
  • 外被覆材料（Jacket Insulation）：最外層的護套是電纜對抗外界環境的最後一道防線，能保護整條電纜免受機械磨損、化學腐蝕、溫度變化等傷害。常見材料包括 PVC 聚氯乙烯，質地較為柔韌、耐磨；PE 聚乙烯具有較好的耐候性，適合日晒雨淋的戶外環境；LSZH 低煙無鹵在燃燒時煙霧與鹵素氣體較少，常用於對消防安全要求較高的封閉空間或公共場所。



【控制線傳輸特性】

• • 頻率範圍：控制線主要用於低頻控制與訊號傳輸（如開關訊號），如果有高頻數據傳輸需求，則需要使用專用電纜（如同軸電纜）。
  • 最大傳輸距離：傳輸距離取決於導體截面積、電壓等級、訊號類型與環境條件，一般控制訊號應用通常在 200 公尺以內。
  • 屏蔽效能：良好的屏蔽設計可有效降低約 98% 的外部雜訊干擾，確保訊號穩定，但實際效果仍取決於施工品質與接地方式。



（三）控制線 14 種類型及應用介紹

控制電纜依照不同的分類維度，可細分為以下 14 種類型，各有其適用的應用場景：

分類維度	控制線類型	常見應用領域
絕緣材料	PVC 控制電纜（PVC Control Cable）	一般工業自動化、機械控制、配電系統控制、建築照明系統控制。
	PE 控制電纜（PE Control Cable）	戶外配線、地下電纜控管、輸配水系統控制。
	XLPE 控制電纜（XLPE Control Cable）	高溫廠房、重工業設備、大功率電氣控制系統。
導體結構	單芯控制電纜（Single-core Control Cable）	單一訊號傳輸、簡單開關控制迴路。
	多芯控制線（Multi-core Control Cable）	工廠自動化、儀表控制、PLC 配線。
	細芯控制電纜（Fine-core Control Cable）	需要高彎曲、高柔性的場合，如高頻率移動、彎曲的機械臂控制。
功能特性	屏蔽控制電纜（Shielded Control Cable）	抗 EMI 要求高的場合，如精密製造、實驗室設備。
	柔性控制電纜（Flexible Control Cable）	需頻繁彎曲移動的設備，如機械手臂、拖鏈系統、可穿戴式醫療設備。
	拖鏈控制電纜（Drag Chain Control Cable）	CNC 機床、自動化輸送帶、倉儲物流設備、需要高頻次往返的運動設備。
環境適應	耐油控制電纜（Oil-resistant Control Cable）	金屬加工廠、石油化工設備、汽車製造產線。
	高溫控制電纜（High-temperature Control Cable）	熔爐、玻璃業、鋼鐵廠等高溫作業環境。
	耐寒控制電纜（Cold-resistant Control Cable）	冷凍倉儲、極地工程、戶外低溫設備。
	抗紫外線控制電纜（UV-resistant Control Cable）	戶外太陽能系統、開放式廠房、農業自動化設備。
	水密控制電纜（Waterproof Control Cable）	水下設備、船舶工程、汙水處理廠、港口設施。





二、控制電纜優缺點為何？控制線和電力電纜有哪些區別？

控制電纜的主要優點在於抗干擾性強、靈活度高、適合精密控制，但不適用於高電壓大電流的負載傳輸，而電力電纜則更擅長傳輸高電壓與大電流。2 者雖然都屬於工業常見線材，但用途與設計方向都有較大差異。以下將先介紹控制電纜的優缺點，再透過表格快速比較控制線與電力電纜的差異。

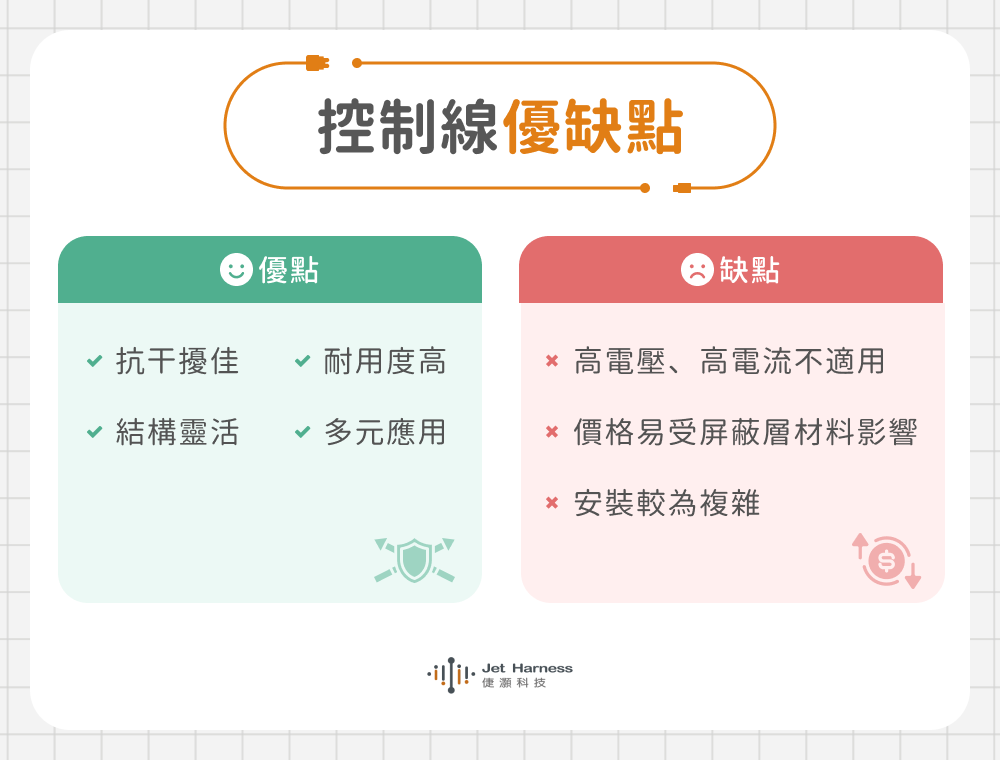

（一）控制線優缺點解析

控制線的設計初衷就是為了在複雜的工業環境中穩定傳遞訊號，具有以下優勢：

• • 抗干擾佳：在工廠或機械設備密集的環境中，周圍常有大量電磁波干擾，而控制線通常具備鋁箔或銅網屏蔽層，能有效隔絕外部雜訊，讓控制訊號穩定傳輸。
  • 結構靈活：控制線普遍採用多股細絞線設計，相較於單股粗導體，多股絞合結構能有效分散彎折應力，提升反覆彎曲的耐疲勞性，因此較常用於狹小空間配線與需要反覆移動的設備。
  • 耐用度高：控制線外層具備基本的耐磨與絕緣保護，耐用度較高，不過使用者仍需依實際條件選型，比方說，應用環境涉及高溫、油汙時，則需額外選用對應的特殊護套材料，如耐油控制線、耐高溫控制線，選型正確才能維持長期穩定性能。
  • 多元應用：控制線廣泛應用於工業自動化、醫療設備、交通系統與建築監控系統，規格多元，可依不同設備需求選擇適合的型號。

不過控制線並非萬能，以下幾個限制也需要同步納入考量：

• • 高電壓、高電流不適用：控制線主要設計用於低電壓、低電流訊號傳輸，其導體截面積較小，如果拿來承載高功率設備，會因電阻過熱造成絕緣層軟化甚至有起火風險，不適合作為供電電纜。
  • 價格易受屏蔽層材料影響：若需要高等級抗干擾效果，通常需使用較高密度的銅編織或複合屏蔽（鋁箔搭配編織），不僅材料成本較高，製造工藝也更複雜，整體價格也會略高一些。選型時，建議先評估實際環境的電磁干擾強度，再決定屏蔽等級，避免過度規格造成不必要的成本負擔，或規格不足降低訊號品質。
  • 安裝較為複雜：控制線通常為多芯結構，接線時需要仔細辨識端點、選對配線。此外，屏蔽層的接地方式（單端或雙端接地）也會影響屏蔽效能，若接地不當，可能形成接地迴路，反而引入額外雜訊，降低訊號品質，也增加日後排除故障的難度，需特別留意技術細節。



（二）控制線 vs 電力電纜差異比較表一覽

控制線與電力電纜雖然外觀相似，但在設計目的、結構規格與適用場合上有本質差異，選型前務必釐清：

比較項目		控制線	電力電纜
功能		傳輸控制訊號、保護與監控迴路	輸送電力、承載大電流與高電壓
結構	內部導體材料	裸銅或鍍錫銅，強調柔軟導電	裸銅或鋁，強調截面積與載流量
	導體直徑	約 0.5mm²～10mm²	約 1.5mm²～1,000mm²
	絕緣層材料	PVC、PE、XLPE	XLPE、EPR （乙丙橡膠）
	內護層	視需求配置	通常採用較厚的 PVC、PE 材質
	屏蔽結構	單層或多層、鋁箔或銅編織網屏蔽	中高壓電力電纜普遍採用金屬屏蔽層，低壓電纜則通常無屏蔽層
	外被覆材料	PVC、PE、LSZH、橡膠	PVC、PE、LSZH、HDPE（高密度聚乙烯）
頻率範圍		低頻訊號傳輸	工業用電頻率（50Hz／60Hz）電力傳輸
最大傳輸距離		通常 200 公尺以內	可達數公里（依電壓等級與系統設計）
編織密度		屏蔽層覆蓋率 70%～95%	中高壓電力電纜以導體截面積來衡量屏蔽效能，而非編織密度
屏蔽效能		可降低 98% 外部雜訊干擾	中高壓電力電纜的屏蔽層是為了均勻絕緣體內部電場，防止電場外洩（對外輻射），幾乎無抗干擾設計
電纜芯數		多芯為主	單芯或少芯

電力電纜的優勢在於可承載高電壓與大電流，適合長距離供電與大型設備使用。由於其主要功能為輸送能量，加上載流時會產生較強電磁場，因此抗干擾能力相對較弱，控制線則強調訊號穩定性與抗干擾能力，2 者在系統中通常會搭配使用，且需分槽設置，避免互相干擾。





三、控制線需遵循哪些規範？台灣地區控制線標準解析

在台灣採購或使用控制線，除了性能與規格之外，還需要確認電纜是否符合當地法規與認證標準。台灣控制線的主要規範包括 CNS 標準以及 BSMI 認證，以下將展開詳細說明。



✅CNS 標準（中華民國國家標準）

CNS 由標準檢驗局審定、經濟部核定公布的國家標準，是台灣核心的工業產品技術規範體系。針對控制電纜，CNS 標準規定了導體材質、絕緣層厚度、屏蔽結構等技術要求，並訂定對應的測試方法與試驗程序。符合 CNS 標準的電纜，代表其在材料選用與製造工藝上達到一定的技術門檻，確保在額定電壓下不會發生絕緣擊穿、導體過熱或短路問題，是安全使用的基礎保障。



✅BSMI 認證（經濟部標準檢驗局）

BSMI 認證是產品在台灣市場流通的重要管理機制，可確認產品的安全性、符合市場準入規範，保護消費者與使用者安全。凡是列入應施檢驗範圍的電線電纜產品（詳情可參考經濟部標準檢驗局資訊，採購前務必核查最新公告），想在台灣市場合法銷售，均須通過 BSMI 認證、取得商品檢驗標誌。

由此可見，CNS 與 BSMI 之間的核心差異在於各自負責的範疇不同。CNS 主要著重於產品本身的技術規格與測試方式，定義電纜在材料、性能與品質上應達到的標準，而 BSMI 則聚焦於產品是否符合上市條件，透過檢驗與認證機制，確保其在進入市場前已符合安全要求。換句話說，CNS 是用來界定產品「是否符合技術標準」，BSMI 則是確認產品「是否具備合法銷售資格」，2 者並非僅是平行的獨立體系。

以採購建築、住宅、公共設施等場所的電纜為例，這類產業的電纜通常需要同時符合 CNS 與 BSMI 的雙重要求。而在工業應用場合，如採用高壓電力電纜與屏蔽控制電纜，符合 CNS 標準的產品往往能提供更高的品質保障。



四、控制線怎麼挑？怎麼判斷控制線有無故障？常見問題 FAQ



（一）控制線如何挑選？

挑選控制電纜時，可以先結合實際使用情境思考，比如是在工廠設備、戶外環境，還是精密儀器。若現場干擾源多，如周圍有馬達、變頻器，可以優先選擇具抗干擾設計的材料，若環境溫差大或潮溼，就要留意產品有無耐熱與防潮性能，如果機械需要頻繁彎折、移動，則需要考量線材柔軟度等。此外，建議大家優先選擇符合 CNS、BSMI 認證，供應穩定且提供客製化加工與售後支援的廠商，後續維護與擴充時更有保障。



（二）控制線故障的判斷方法為何？

當設備出現異常時，可以從基本檢查開始。首先務必先斷電，確保安全，再逐一確認接頭是否鬆動、線材外觀有無破損、老化或燒焦痕跡，接著可使用萬用電表量測電壓與電阻，判斷訊號是否正常傳輸。

如果發現訊號不穩或斷續，多半與內部導體斷裂或接觸不良有關。透過由外到內的檢查流程，通常能快速定位問題，縮短停機時間。



（三）PVC 控制電纜線和 XLPE 控制電纜線有哪些差異？

PVC 與 XLPE 控制電纜的主要差異是絕緣材質與耐熱性能不同。PVC 聚氯乙烯具有良好的柔韌性與加工性，適合室內配線或一般低壓環境，成本相對較低，而 XLPE 交聯聚乙烯則具備更高的耐熱、耐電壓與耐化學特性，即使在高溫或嚴苛環境下也能維持穩定性能，因此常見於工業廠房或高負載設備。簡單來說，一般室內低壓配線選 PVC 已足夠使用，如果是重工業、高溫廠房，追求穩定性與耐用度的話，XLPE 控制電纜線通常更合適。



五、控制線加工推薦：高品質可靠客製化控制線首選倢灝科技！

如果你在尋找能長期穩定運作、應對複雜環境、具備高度精準度且能靈活客製化的解決方案，不妨讓「倢灝科技」來幫你！

倢灝科技 JetHarness 成立於 2006 年，最初作為國內電子公司的樣品製作供應商起家，歷經 20 年以上的專業生產經驗積累，逐步成長為橫跨多個高端產業、擁有 200 名以上員工、4 座以上自有工廠的線材製造商，客製化生產件數累計超過 120,000 件，長期為高精密設備、工業自動化、車載模組、醫療設備及 AI 應用等市場服務。

倢灝科技的服務範疇涵蓋 Wire Harness（線束）、Cable Assembly（電纜組件）、客製化線材與 Cable 加工，專注服務 5 大產業：

• • 航太：無人機線材、航太線束，耐高低溫、抗振動，符合航太級可靠度要求。
  • 軍工：軍工線材、軍方線材，依軍用規格 MIL 圓形連接器標準製造，強調極端環境下的穩定性。
  • 醫療：醫用線材、神經貼片線材、醫療配線、心電圖導線，符合醫療器材安全規範，可應用於無塵環境。
  • 車用：電動車線束、車用束線、汽車線組、汽車配線，適應高振動與複雜溫差的車載環境。
  • 工控：工業線材、工業控制線、工控線材、工業線束、電控線材，廣泛應用於工廠自動化與各類電控系統。

不同設備對控制線的要求差異極大，從抗干擾能力、耐熱耐候性，到結構配置與傳輸穩定度，都需要精準設計，倢灝科技能從源頭協助規劃，並提供「少量製作」與「高度客製化」的彈性服務，讓研發階段、小批量測試或有特殊規格需求的企業，都能在這裡找到理想的產品。

我們承諾所有產品在出貨前經過完整測試，確保電氣性能與連接穩定，有效降低訊號干擾、接觸不良或斷線等風險，避免設備運作不穩或增加後續維修成本。同時，我們更通過 ISO 9001、ISO 13485、IATF 16949 等多項國際認證，品質標準領先業界。

多年來，倢灝科技始終秉持勇往直前的態度，在市場變化中與客戶共同成長。倢灝科技期待陪伴更多客戶無所畏懼地面對挑戰、解決技術難題，一同透過高品質可靠客製化控制線，創造更大的價值與競爭力！
