車用束線全介紹：汽車束線種類、6大組件與加工流程完整解析

車用束線是連接汽車各項電子系統的核心配線結構，從車用束線組件搭配到車用束線製程，每個環節都攸關電氣傳輸品質與穩定性。本文將介紹車用束線是什麼、有哪些種類與構成組件，以及解答束線加工流程等常見問題。

目錄：

一、認識車用束線：定義釐清與種類區分 （一）車用束線是什麼？用途與重要性一覽 （二）車用束線種類有哪些？了解汽車束線 6 大類型 二、車用束線組件解析：汽車線束的 6 個構成元件 1. 電線導體 2. 絕緣材料 3. 端子與連接器 4. 保護材料 5. 保險絲與繼電器 6. 固定配件與索環 三、車用束線製程：打造高品質車載束線的 10 大生產步驟 步驟 1：規格確認 步驟 2：電線裁切 步驟 3：線材前置處理 步驟 4：端子壓接 步驟 5：連接器組裝 步驟 6：標籤貼附 步驟 7：外觀檢查 步驟 8：電氣特性測試 步驟 9：成品品管與影像建檔 步驟 10：包裝與出貨 四、車用束線的 3 個常見問題整理 Q1：為什麼車用線束的品質很重要？ Q2：設計與採購車載線束時要注意什麼？ Q3：如何選擇專業可靠的車用束線廠商？ 五、車用束線加工首選：倢灝科技，品質可靠值得信賴！

一、認識車用束線：定義釐清與種類區分

現代汽車搭載大量電子控制設備，包含引擎控制單元、安全氣囊、車燈、影音娛樂、ADAS 智慧駕駛系統等，若每項設備皆採獨立配線，不僅會增加車內空間負擔，也提高組裝與維修難度。車用束線的目的便是將車輛各項電子設備串接起來，負責電力供應與訊號傳輸的關鍵角色，以下會進一步介紹其功能與常見分類。



（一）車用束線是什麼？用途與重要性一覽

車用束線是汽車電氣系統的主要傳輸管道，承載全車的電力分配與訊號傳輸。面對現代汽車內部數百至數千條交錯的複雜電線，車用束線能依車輛結構將其精準排列，並搭配端子、連接器、保護套管等零件整合成模組化結構，確保電力與控制訊號能沿固定路徑穩定傳輸，並降低線路干擾與損壞風險。

此外，車用束線採用分區設計，例如引擎艙、車身、底盤與高壓電力系統皆有對應線束模組，當局部線路發生異常時，便可針對特定區段檢修或更換，提高維修效率。



（二）車用束線種類有哪些？了解汽車束線 6 大類型

依據安裝位置、運作環境與電訊傳輸特性的不同，車用線束主要可分為引擎線束、車身線束、底盤線束、電池電源線束、HVAC 線束與感測器線束 6 種類型，下面帶你了解各自具備的專屬設計規範與技術要求。



1. 引擎線束

引擎線束連接了引擎周邊的所有電氣部件，如交流發電機、點火系統、燃油噴射、排放控制系統與各類感測器。

由於引擎艙長期處於高溫、震動且充滿油污的極端環境，其技術關鍵在於高規格的防護能力：

• • 高溫與化學防護：耐熱等級需達 125°C～150°C，絕緣材料需抗機油與冷卻液腐蝕。
  • 耐震設計：導體與接頭需通過動態抗震測試，避免行駛震動導致接觸不良或訊號失真。



2. 車身線束

車身線束負責車艙內外所有非動力系統的電氣連接，配線路徑最長、分支結構最複雜，涵蓋車燈（頭燈、尾燈、方向燈）、中控門鎖、車窗升降、娛樂系統與安全氣囊系統。

因需延伸至車室內外與經常動態運作的區域，其設計重點在於耐候與抗疲勞：

• • 耐候性：需承受車外溫差與潮濕環境，維持絕緣穩定，避免因濕氣入侵造成漏電或接點腐蝕。
  • 動態抗疲勞：車門與後車廂等頻繁開闔區域的線束，需具備良好的柔韌性與抗疲勞性，以防斷裂。
  • 高可靠度連接：安全氣囊相關線路對訊號穩定性要求極高，接觸電阻異常會影響危急時刻氣囊觸發時序的準確性。



3. 底盤線束

底盤線束整合車輛底盤區段的電氣配線，將防鎖死煞車系統（ABS）感測器、懸吊控制模組、燃油泵浦等部件串接，確保各個功能硬體都能獲得穩定的電力供應與訊號傳輸。

由於長期暴露於車底，防護等級高於車艙內線束，其技術要求側重於環境防禦與接地品質：

• • 防水耐磨：線束需高度防水、耐磨，並能抵擋泥水、鹽分、碎石撞擊與長期摩擦。
  • 接地穩定：穩定的接地確保回流路徑與參考電位正確，是感測訊號判讀準確的基礎。
  • 抗干擾：電磁干擾主要靠遮蔽層與佈線設計抑制，避免雜訊影響安全系統的判斷。



4. 電池電源線束

電池電源線束負責將蓄電池電力分配至全車，連接啟動馬達、發電機、車載電腦等各線路分支，確保車輛發動、充電與各系統供電的穩定性。

作為主導全車電能傳送的關鍵配線，其設計技術重點在於安全與高負載能力：

• • 高載流：多採用大線徑導線，以承載啟動瞬間的巨大電流，並控制壓降與發熱。
  • 抗震防脫：接頭與端子需配有防鬆脫設計，防止振動位移造成接觸不良或電阻升高。
  • 絕緣防護：正負極線束需做足絕緣與隔離，降低短路引發起火的風險。



5. HVAC 線束

HVAC 線束串接車內的暖氣、通風與空調系統。線路連接溫度感測器、風扇馬達、空調壓縮機與出風口調節機構，確保車內的恆溫控制與氣流調節能正常運作。

由於安裝於儀表板與中控台內部的極度狹窄空間，其設計考量重點在於空間的適應性：

• • 高柔韌性：需具備高度的柔韌性，才能在狹小空間中順利佈線與彎折。
  • 防潮密封：空調箱周邊常因冷氣運轉產生冷凝水氣，需採用防水連接器或包覆式密封結構，防止潮濕引發端子氧化或電路短路。



6. 感測器線束

感測器線束連接全車各類的偵測元件，包含溫度、壓力、輪速、接近與慣性感測器，將即時偵測到的數據回傳至車載電腦 ECU 或 ADAS 控制系統。常見功能如車道維持、盲點偵測、倒車雷達、自動緊急煞車等。

感測器傳輸的多為高頻且微弱的數位訊號，抗干擾與訊號完整性是設計的核心：

• • 抗電磁干擾：多採用雙絞線或屏蔽線結構，防止雜訊造成數據失真或系統誤判。
  • 低延遲傳輸：選用專用高速數據線材，確保相關功能能獲得即時且零延遲的訊號。





二、車用束線組件解析：汽車線束的 6 個構成元件

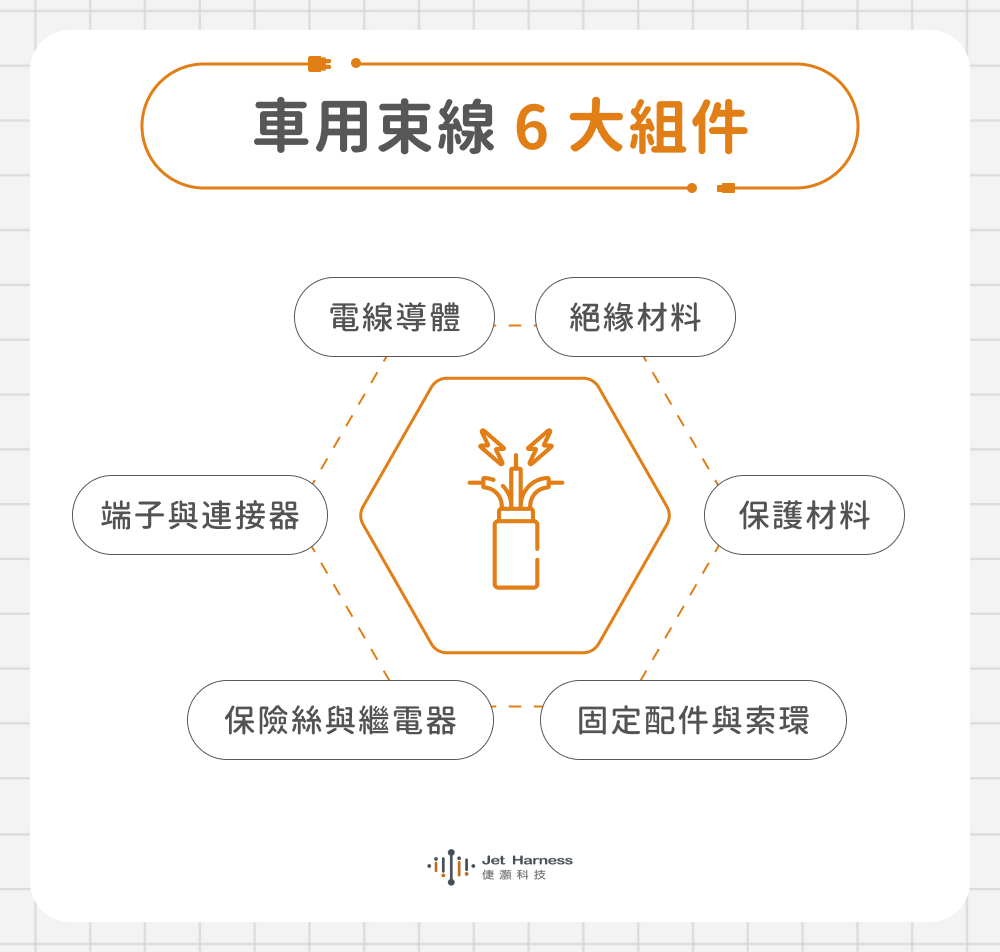

車用束線是由多種精密元件搭配組成，藉由內部的電線導體到最外層的防護配件，共同維持著全車電氣系統的穩定與安全。下面整理 6 個車用束線的核心組件：



1. 電線導體

電線是傳輸全車電力與訊號的基礎。汽車級電線通常採用高導電率材料（如裸銅、鍍錫銅），並根據電流負載需求，配置不同線徑與材質的電線，例如，低電流迴路的儀錶燈會使用較細線徑的電線。



2. 絕緣材料

電線外層的絕緣材料能有效防止短路、電擊及外部損害。引擎艙、車底等高溫區段需採用耐熱 125°C 以上的 XLPE 絕緣材質；車艙內部如儀錶板、車門、娛樂系統等低溫區段，則選用 PVC 材質，耐熱上限約 80°C～105°C，成本較低且加工性佳。



3. 端子與連接器

端子是安裝在線材末端的金屬零件，主要負責傳導電流或訊號，連接器則是將一個或多個端子固定在外殼內，形成可供線束與設備快速插拔的接頭。

由於車用線束長期面對車身震動、溫差、濕氣及反覆插拔，因此車規連接器需通過振動、鹽霧與插拔耐久等測試。例如，車門線束會隨著車門反覆開關而持續彎折，若端子逐漸鬆動或連接器接觸不穩，就可能造成車窗無法升降、中控門鎖失效等問題。



4. 保護材料

為延長線束使用壽命，車用線束會依佈線區域的環境風險選用對應的防護材料。例如車底以耐磨防石擊為優先，常用高密度編織套管或波紋管；高溫的引擎區段須採用耐熱布膠帶或熱縮管；車艙內部則著重防異音與整線，多以膠帶包覆處理。



5. 保險絲與繼電器

線束中常配置保險絲與繼電器，用於電路保護與電力分配控制。當車載電器發生異常過載或短路時，保險絲會率先熔斷以阻斷電流，是防止整車線束過熱燒毀、甚至引發火災的安全保護機制。



6. 固定配件與索環

固定元件如夾子、支架及索環，能將線束牢牢固定在車身板金等結構上，防止振動、摩擦及拉扯造成損壞。卡扣與支架能防止線束在車輛行駛的振動中位移磨損；索環則在電線穿越金屬板件時提供保護，防止割傷，同時阻隔水氣滲入。

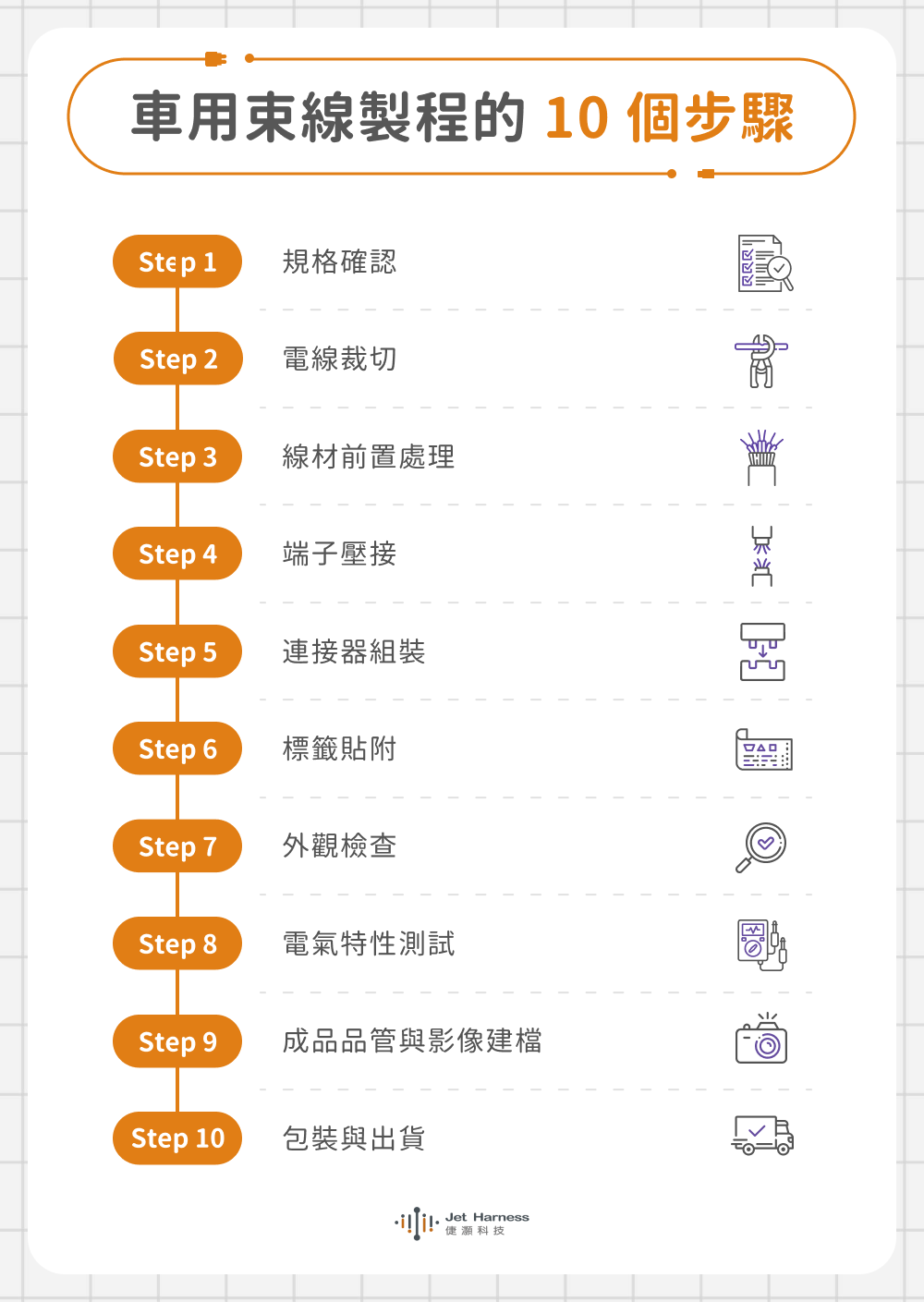

三、車用束線製程：打造高品質車載束線的 10 大生產步驟

車用線束品質直接關乎行車安全，所以每一條合格的車規線束，都需經過從圖紙審查、精密自動化加工，到嚴苛電測與影像追溯的完整工序。下面將為你解析車用束線設計的生產步驟：



步驟 1：規格確認

依照客戶提供的工程圖面、線路圖、產品規格與材料清單，確認線材種類、線徑規格、線束長度、端子與連接器型號，以及產品使用環境所需的防水、耐熱與防護要求。



步驟 2：電線裁切

加工設備會依照工程圖面設定的長度與規格，將原始線材精準裁切成符合需求的尺寸，並打捲收整。此階段需嚴格控制尺寸公差，防止長度過短造成安裝無法連接，或是線材過長影響線束走向與固定效果。此外，部分自動化設備也能同步完成線號標記，方便後續組裝辨識。



步驟 3：線材前置處理

為使線材能順利導電，會使用專業設備對裁切完成的電線進行剝皮，去除最外層的電線披覆及內部的芯線披覆。加工過程中需避免刮傷或切斷內部芯線導體，確保後續的傳輸穩定性。



步驟 4：端子壓接

透過專用壓接設備，將端子與電線芯線導體鉚壓固定，形成穩定的電氣連接。由於不同端子規格需搭配相應的壓接模具，因此加工前需依照產品規格進行設備調整與壓接參數確認，確保壓接品質符合設計要求。



步驟 5：連接器組裝

完成端子壓接後，會依照工程圖將不同線路進行分類整理，再將端子組裝至對應的連接器外殼中，形成完整的線束接頭。組裝過程需依據工程圖與 SOP 記載執行，並使用專用工具確認端子插入位置與固定狀態。部分應用環境也會搭配防水栓、二次鎖定件或線束補強處理，以提升連接可靠性與耐久性。



步驟 6：標籤貼附

依照客戶需求於每條客製化線材貼附專用識別標籤，標籤內容可包含產品規格、線材 ID、序號（S/N）、料號或其他追蹤資訊，讓裝機人員能快速確認線材對應接口，提高組裝效率與準確性；同時也能建立完整生產履歷，方便後續品質追蹤與管理。



步驟 7：外觀檢查

作業人員依據生產工單圖面與尺寸規格進行外觀品質檢查，核對線束長度、分支位置、端子與連接器組裝狀態、線序標記，以及膠帶包覆與保護件安裝是否完整，同時確認表面無破損或刮傷。



步驟 8：電氣特性測試

線束完成組裝後，會搭配專用電測治具與電腦四線式電測機進行檢驗，測試內容包含導通、短路與斷路檢測，並量測導通電阻及絕緣電阻，確認線束電氣性能符合規格。待各項數據皆符合產品要求後，才可通過判定並放行出貨。



步驟 9：成品品管與影像建檔

將產品檢驗紀錄、生產履歷與線束外觀資料進行數位化歸檔，方便後續產品調閱、規格確認、修改討論與再次生產時，能快速查找相關資訊，落實系統化資料庫管理。



步驟 10：包裝與出貨

完成最終品質確認後，線束會依照產品特性與客戶指定方式進行包裝，並使用緩衝包材降低運輸過程中的碰撞與損傷風險。





四、車用束線的 3 個常見問題整理



Q1：為什麼車用線束的品質很重要？

車用線束的重要性在於其負責全車電力與訊號的傳輸，任一處失效都可能連帶影響對應系統，造成車輛功能異常。車用線束品質是否到位，會直接反映在以下 2 大層面：

• • 行車安全：引擎艙的高溫、底盤的劇烈振動與外部濕氣，都會加速線材老化。若線束品質不良（如端子壓接不實或絕緣不足），輕則導致車窗升降失靈、感測器誤判，重則可能引發短路過熱、釀成火災。
  • 長期持有成本：優質線束能降低故障率與維修頻率，減少召修與停駛損失，對車廠而言，更關係到保固成本與品牌信譽。



Q2：設計與採購車載線束時要注意什麼？

設計與採購車載線束時，應綜合評估線材與連接器規格、使用環境、電氣需求及製造可行性，才能確保線束在實際應用中維持穩定性能。主要需注意以下幾項：

• • 使用環境與防護需求：不同安裝位置對線束要求不同，例如引擎區域需具備耐熱、耐油性能；車底線束則需強化防水、防塵與耐磨能力；電動車高壓線束則需符合絕緣與安全防護要求。
  • 電氣規格與線材配置：需依照設備功率、電流負載與訊號傳輸需求，選擇適合的線徑、導體材質與絕緣材料，避免因規格不符造成過熱、訊號干擾或傳輸異常。
  • 端子、連接器與固定設計：除了確認零件規格，也需考量端子壓接品質、連接器匹配性與線束固定方式，確保組裝後具備良好的連接穩定性與耐久性。
  • 量產加工與供應能力：線束設計除了符合功能需求，也需評估後續製造可行性，例如加工難度、組裝效率與檢測方式，透過與具備工程整合能力的線束廠商合作，可提前優化設計並降低量產階段的修改成本。



Q3：如何選擇專業可靠的車用束線廠商？

挑選車用線束加工與開發夥伴時，除了基本的代工產能，更應評估廠商是否具備客製化開發、全流程技術支援與高標準品質保障的能力。建議從以下 5 個關鍵面向進行評估：

• • 設備與製程能力：自動化程度高且定期校驗的設備，能在大量生產中維持穩定的加工精度，降低人為變異，從源頭降低不良率。
  • 設計整合實力：能從線路設計、打樣到量產一站整合的廠商，代表其具備完整的工程設計與研發能力，降低量產時的瑕疵風險，提供穩定優良的產品品質。
  • 檢測與認證齊全：以 IATF 16949 車用品質系統為基本門檻，且需具備電氣導通、短路測試與高壓絕緣等檢測能力，確保每條出廠線束都符合車規級的嚴格標準。
  • 單件級生產追溯：為每條線束建立專屬 ID 履歷，原料與工站資訊全程可追溯，能快速定位異常原因，比一般量產僅能做到的批次控管更為嚴謹。
  • 產能與交期控管能力：廠商需具備明確的產能規劃、物料管理與生產排程機制，並能定期回報備料、打樣、量產及出貨進度。若遇到設計變更、缺料或臨時增量，也應具備調整排程與提出替代方案的能力，降低延遲交貨或供應中斷對生產計畫造成的影響。



五、車用束線加工首選：倢灝科技，品質可靠值得信賴！

車用束線對加工精度與環境適應性的要求，遠比一般線材嚴苛。倢灝科技自 2006 年成立至今，深耕線束與電纜組件加工逾 20 年，累積橫跨航太、軍工、醫療、車用與工控 5 大高規格產業的實戰經驗，具備應對複雜技術需求的完整加工能力。

• • 車用：電動車線束、車用束線、汽車線組、汽車配線，適應高振動與複雜溫差的車載環境。
  • 航太：無人機線材、航太線束，耐高低溫、抗振動，符合航太級可靠度要求。
  • 軍工：軍工線材、軍方線材，依軍用規格 MIL 圓形連接器標準製造，強調極端環境下的穩定性。
  • 醫療：醫用線材、神經貼片線材、醫療配線、心電圖導線，符合醫療器材安全規範，可應用於無塵環境。
  • 工控：工業線材、工業控制線、工控線材、工業線束、電控線材，廣泛應用於工廠自動化與各類電控系統。

我們同時持有 ISO 9001、ISO 13485 與 IATF 16949 國際認證，其中 IATF 16949 為汽車產業專屬品質管理標準，從材料選用、製程管控到出貨品管，均符合全球主流車廠的供應鏈要求，不以抽檢取代全檢，確保每條線束的品質一致性。

倢灝科技亦提供少量製作與高度客製化服務，從開發階段的打樣需求，到小批量的特規訂單，都能彈性對應。面對市場變化與技術挑戰，倢灝科技始終以積極的態度持續精進，致力為每位客戶提供高品質的客製化線束解決方案，創造更大的競爭優勢！
