- 觸點／端子：由黃銅、磷青銅等具導電性的金屬製成，是實際接觸並傳遞電流或訊號的部位。端子的接觸面積、彈性、材料與表面鍍層，會影響接觸電阻、額定電流、訊號品質及插拔壽命。
- 絕緣材料：負責固定並分隔不同端子，避免接點互相接觸而造成短路、漏電或訊號干擾。選材時通常要考量耐熱性、阻燃性、絕緣能力及尺寸穩定性。
- 外殼／外罩：用來保護內部端子與絕緣材料，同時提供機械支撐、安裝定位及防呆功能。依使用環境不同，外殼也可能具備鎖固、防水、防塵、抗振動或電磁屏蔽設計。

這 3 個部分必須互相配合，才能形成穩定的連接。若端子導電性不足、絕緣材料不耐高溫，或外殼無法妥善固定，即使連接器外形與設備相符，也可能發生接觸不良、鬆脫、過熱或訊號不穩等問題。

（二）為什麼需要連接器 Connector？4 大好處報你知！

使用連接器取代逐一接線或永久焊接，除了能完成電力與訊號傳輸，也能改善產品的製造、維修及設計流程。常見的連接器好處包括以下 4 點：

- 縮短組裝時間：連接器採用規格化的端子、膠殼及插接設計。作業人員完成線材壓接與組裝後，即可透過插接方式連接電路，減少現場逐條接線或焊接的時間。對需要打樣、模組化裝配或大量生產的設備而言，也有助於建立一致的組裝流程。
- 提升維修便利性：設備中的線材、電路板或功能模組故障時，維修人員可以拔除連接器，再更換對應零件，不必拆除整套電路或重新焊接。除了縮短檢修時間，也能降低維修過程影響其他正常元件的風險。
- 增加設計彈性：工程師可依設備空間、傳輸需求與使用環境，選擇不同極數、間距、插拔方向、鎖固方式及防護規格的連接器。產品需要改版、擴充功能或調整模組配置時，也能在既有系統上進行更有彈性的安排。
- 提高系統可靠性：規格適合且加工品質穩定的連接器，可維持電力與訊號的連續傳輸，並透過鎖扣、密封或屏蔽結構，降低錯插、鬆脫、水氣侵入及外部干擾等風險。

在找高品質的連接器物料嗎？

立即選購

二、電子連接器規格怎麼看？連接器等級與性能指標全解析

電子連接器的規格項目繁多，除了尺寸、接點數量與安裝方式，還會涉及額定電流、插拔壽命、耐溫範圍及防護能力。判讀時可以先確認連接器要用在哪，再檢查機械、電氣與環境性能，避免只看外形相符，就誤以為能直接替換使用。

（一）電子連接器 NEDA 5 大等級

連接器等級主要用來描述電子系統中的互連位置，幫助工程或採購人員判斷連接器究竟用於晶片、電路板、線材、模組，還是不同設備之間。先確認「用在哪裡」，才能進一步縮小產品類型與規格範圍。

根據美國國家電子配銷商協會（NEDA，現已併入 ECIA）於 1989 年制訂的分類方式，電子系統的互連層級可從 0 級分至 4 級，共分為以下 5 個等級：

等級	連接對象	說明
0 級	晶片內部或晶片到封裝	屬於 IC 晶片內部或晶片與封裝之間的連接，是半導體製程的一部分，一般設備組裝或線束加工較少直接接觸這個層級。
1 級	晶片到電路板	IC 晶片透過封裝、插座或其他介面安裝至 PCB 電路板（承載電子元件並連接電路的電路板）時，便屬於 1 級連接。這類連接須配合晶片封裝形式與電路板設計。
2 級	電路板到電路板	用於 2 塊或多塊 PCB 電路板之間的互連，例如主板與子板、控制板與顯示板之間的板對板連接。
3 級	線材到電路板或模組到模組	主要用於線材與 PCB、線束與設備模組，或不同功能模組之間的連接，是電子設備內部相當常見的互連層級。
4 級	設備到設備	負責不同設備或獨立系統之間的電力、訊號及資料傳輸，例如設備電源、通訊介面或外部控制連接。

這套連接器等級有助於理解整體系統架構，但實際選型不能只依等級判斷。例如同樣屬於 3 級連接，線材到電路板與模組到模組所需的端子、極數、間距、鎖固方式及額定電流仍可能完全不同。

在一般工程、採購與生產現場，業界也較少直接以「第 2 級」或「第 3 級」稱呼連接器，而是依實際連接方式使用「板對板」、「線對板」等名稱。因此，連接器等級適合用來掌握互連概念，實際詢價或確認料號時，仍應提供明確的連接對象與使用條件。

（二）連接器的 3 大性能指標

確認連接器用在哪一個層級後，下一步便是判斷產品是否符合設備需求。連接器性能會影響安裝與插拔是否順暢、電力或訊號能否穩定傳輸，以及產品能否承受實際使用環境。

連接器的基本性能可分為機械性能、電氣性能與環境性能 3 大類：

性能類型	評估項目	說明
機械性能（看結構與壽命）	插拔力	插入力需適中，方便安裝；拔出力則不能過低，避免使用過程中鬆脫。
	機械壽命	指連接器可承受的插拔次數，次數越高通常代表耐用性越佳。
	防錯設計	是否具備定位鍵、防呆結構等設計，降低錯插風險。
	耐振動與衝擊	評估連接器在震動或碰撞環境下，是否仍能維持穩定連接。
電氣性能（看傳輸品質）	接觸電阻	電阻越低且越穩定，電流與訊號傳輸效率通常越好。
	絕緣電阻	衡量接點與接點、接點與外殼之間的絕緣能力，數值越高越不易漏電。
	耐電壓	評估連接器在高電壓環境下的絕緣與安全性能。
	電流容量	指連接器可安全承載的最大電流，需符合設備用電需求。
	高速傳輸能力	高速應用需額外考量特性阻抗、串擾及傳輸延遲等指標，以維持訊號完整性。
環境性能（看耐受能力）	耐溫能力	評估連接器在高溫或低溫環境下是否仍能正常運作。
	耐濕能力	降低潮濕環境對絕緣性能及金屬接點的影響。
	耐鹽霧腐蝕	適用於沿海、車用或工業環境，評估抗腐蝕能力。
	特殊防護能力	包括防水、防塵、密封性、耐液體浸泡及耐低氣壓等防護項目。

判讀連接器性能時，不能只看規格表中的單一數字。以電流容量為例，實際承載能力可能受到線徑、環境溫度、同時通電接點數量與散熱條件影響；防水能力也可能只在正確安裝密封件、完全插合並鎖固後成立。若忽略測試條件，即使產品標示的規格看似符合，實際裝機後仍可能出現問題。

快速判斷時，可依設備類型抓出優先項目：

- 一般電子設備：優先確認額定電流、接觸電阻、插拔壽命及防呆設計。
- 高速通訊或資料設備：重點檢查阻抗、串擾、屏蔽及其他訊號完整性指標。
- 工業或車用設備：除電氣性能外，還要重視振動、衝擊、耐高低溫、防水、防塵與耐腐蝕能力。
- 戶外或特殊環境設備：應進一步核對密封結構、材料耐候性，以及實際安裝狀態是否符合測試條件。

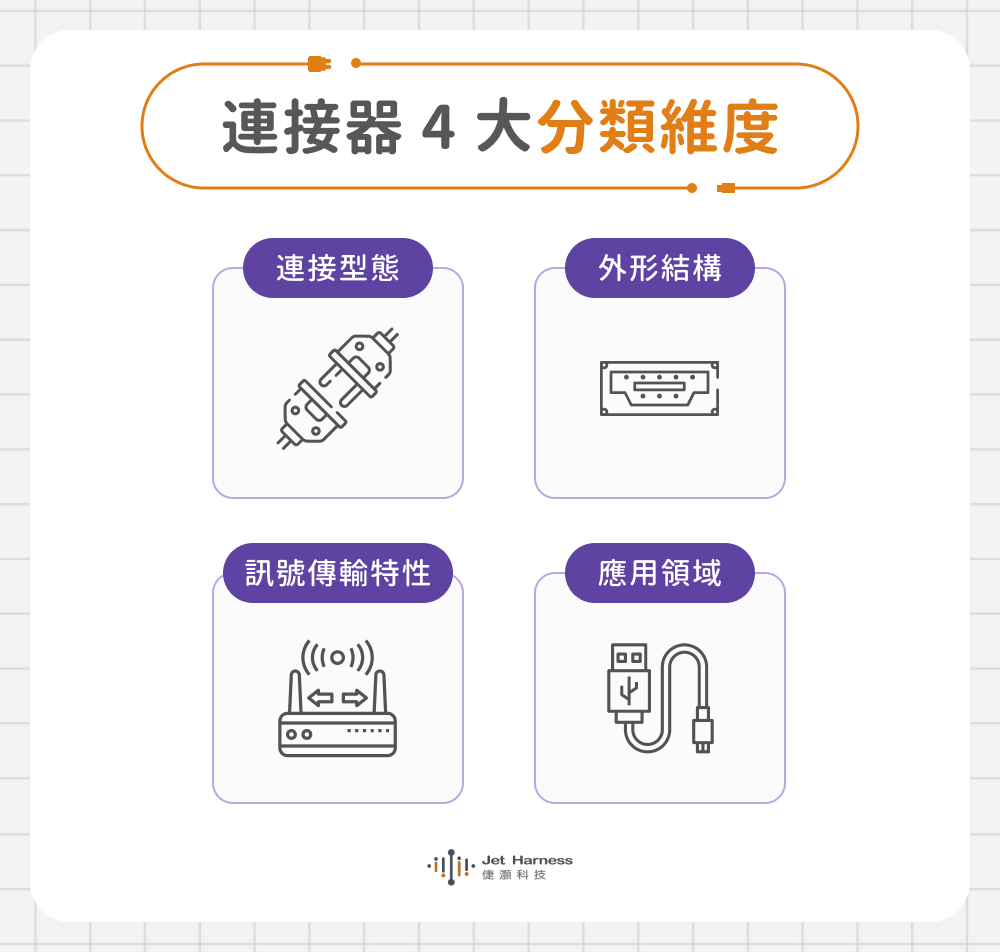

三、連接器介紹：4 大分類方式與常見零售品牌分享給你！

連接器可依連接型態、外形結構、訊號傳輸特性與應用領域分類。同一款產品可能同時屬於多個連接器種類，例如防水型車用線對板連接器，便同時涉及連接方式、外殼結構與應用環境。以下帶你認識！

（一）連接器種類整理：依型態、結構、訊號與用途區分

1. 依連接型態分類

依連接型態分類，可以判斷連接器兩端分別接到電路板、線材或其他模組，也是選型時最直觀的第一步。

- 板對板連接器：用來直接連接 2 塊 PCB 電路板，可依設備空間選擇平行、垂直或共面連接方式。這類產品不需要在兩塊電路板之間額外配置線材，有助於縮小體積並簡化模組組裝，常見於電腦、通訊設備、顯示模組及精密電子產品。選用時要確認接點間距、堆疊高度、插拔方向、接點數量及允許公差。
- 線對板連接器：用來將線材或線束連接至 PCB，是常見連接器類型。通常由端子、膠殼及電路板端連接座組成，端子先壓接至線材，再插入膠殼並與板端接座組合。這類連接器廣泛應用於家電、工業控制、車用電子及醫療設備，選型時須核對線徑、端子、間距、額定電流與插拔方向。
- 線對線連接器：負責連接兩組線材或線束，適合需要分段生產、現場組裝、模組替換或日後維修的設備。產品可依需求配置鎖扣、防呆、密封塞或防水外殼。若設備容易受到拉扯、振動或碰撞，除了連接器本身，也要搭配適當的線束固定與拉力緩解設計。

2. 依外形結構分類

外形結構會影響連接器的安裝空間、鎖固方式、插拔操作與防護能力，常見形式包括圓形、矩形及 D-Sub 結構。

- 圓形連接器：採圓筒狀外殼，通常具有良好的機械強度，也便於設計螺紋、卡口或推拉式鎖固結構。部分圓形連接器可搭配密封圈，提供防水、防塵及耐振動能力，因此常見於工業設備、戶外系統、交通運輸、通訊及航太應用。
- 矩形連接器：外形多為方形或長方形，接點排列與極數選擇豐富，能在有限空間內配置多組電源或訊號接點。矩形連接器的應用範圍廣，從家電、電腦與消費性電子，到控制盤、機械設備及車用系統都相當常見。
- D-Sub 連接器：採用類似英文字母 D 的金屬外殼，可協助定位並防止反插，搭配螺絲鎖固後，也能降低使用過程中鬆脫的機率。常見形式包括焊接式、壓接式、直式或直角 PCB 安裝，可應用於電腦介面、工業控制、測試設備及傳統影音或資料傳輸。

3. 依訊號傳輸特性分類

不同訊號的頻率、傳輸距離與抗干擾需求不同，因此連接器的接點排列、阻抗控制、屏蔽與材料設計也會有所差異。

- 低頻連接器：主要用於電源、開關控制、感測器或低速訊號傳輸。這類產品通常較重視額定電流、接觸電阻、端子固定與耐用性。即使訊號頻率不高，仍要避免端子氧化、鬆脫或線序錯誤造成設備異常。
- 高頻／射頻連接器：用於無線通訊、天線、測試儀器、雷達及其他高頻訊號系統，其中同軸連接器是常見形式。射頻連接器通常需要維持特定阻抗，並透過同軸結構與金屬屏蔽降低訊號反射及外部干擾。選型時不能只看接頭能否接合，還要確認頻率範圍、阻抗、回波損耗、插入損耗及線纜規格。
- 光纖連接器：用來對準並連接光纖，使光訊號能在不同光纖或設備之間傳輸。常見形式包括 LC、SC、ST、FC 與 MPO／MTP 等。由於光纖傳輸仰賴精確對準，端面清潔度、研磨形式、插入損耗與回波損耗都會影響品質，安裝及維護時也要避免灰塵、刮傷或過度彎折。

4. 依應用領域分類

依設備用途分類，可以快速掌握選型時最重要的條件，例如電源應用重視載流能力，網路與影音應用重視訊號完整性，車用與工業設備則更關注環境耐受力。

- 電源連接器：負責傳送設備運作所需電力，應優先確認額定電流、額定電壓、接觸電阻、溫升、極性與防呆設計。高電流應用還要評估端子尺寸、線徑、散熱及接點同時通電時的降額條件，避免接點過熱。
- 訊號／影音連接器：常見產品包括 USB 與 HDMI 連接器。這類介面除了外形與接點數量，也須符合對應的傳輸規格與版本。若用於高速影像或資料傳輸，線材結構、屏蔽、阻抗控制與組裝品質都可能影響畫面、聲音或資料穩定性。
- 網路連接器：常見 RJ 連接器包括 RJ45 與 RJ11。RJ45 多用於乙太網路，RJ11 則常見於電話或較少芯線的通訊設備。選用時應確認接點數量、線序、網路傳輸等級、屏蔽形式與搭配線材，不能只依外殼尺寸判斷。
- 車用連接器：應用於車輛的電源、控制、感測、通訊及影音系統。由於車輛可能長期面對振動、高低溫、水氣、油污與化學物質，車用連接器通常重視鎖扣、防呆、密封、端子保持力及環境耐受性。不同安裝位置的條件差異很大，仍須依實際車用規範與設備需求選擇。
- 工業／軍規連接器：「軍規」不只是外觀堅固，而是要確認產品是否符合專案指定的材料、性能與測試要求，包括高低溫、振動、衝擊、防水、防塵、耐腐蝕、電磁干擾及長期供貨等條件。

（二）知名連接器品牌廠商一覽

市面上的連接器廠商各有不同產品布局，有些品牌涵蓋多種產業，有些則專注於高頻、車用、工業或精密小型連接器。以下整理常見品牌，方便你建立初步搜尋方向：

- TE Connectivity（泰科電子）：產品線涵蓋工業、車用、通訊、能源與消費性電子等領域，可找到多種端子、線對板、板對板與強固型連接方案。
- Amphenol（安費諾）：提供圓形、矩形、射頻、光纖及高速資料等多類連接器，應用範圍包含通訊、工業、車用、航太及其他專業設備。
- Molex（莫仕）：常見於電腦、消費性電子、工業、車用及資料通訊設備，產品包含線對板、板對板、電源、高速傳輸與線束相關解決方案。
- Foxconn／Hon Hai（富士康／鴻海）：產品與製造服務涉及電腦、通訊及消費性電子供應鏈，也提供多種連接器與精密電子零組件。
- JAE（日本航空電子）：提供板對板、線對板、介面及車用等連接器，常見於精密電子、車載設備、工業與通訊應用。
- Hirose／HRS（廣瀨電機）：產品涵蓋小型化板對板、線對板、同軸、介面與工業連接器，常用於空間有限或要求高密度連接的電子設備。
- JST（日本壓著端子）：以端子、膠殼及線對板連接器聞名，產品系列涵蓋不同間距、線徑與電流需求，常見於家電、電子設備及工業控制。
- 3M：提供 IDC、板端、線纜及電子互連相關產品，常見於電子設備、通訊與工業應用。
- ITT Cannon：產品包括圓形、矩形及 D-Sub 等連接器，常應用於工業、交通運輸、航太及其他需要強固連接的設備。
- Aptiv（安波福）：以車用電氣架構、連接系統與相關零組件為主要領域，可見於車輛電力、訊號與資料連接應用。
- Luxshare Precision（立訊精密）：產品與製造服務涉及消費性電子、通訊、車用及其他精密互連領域。
- Rosenberger（羅森伯格）：提供射頻、同軸、高速資料與車用連接方案，常見於通訊、測試量測、車載及工業應用。

品牌清單只能作為初步搜尋方向，不代表不同廠牌或系列可以直接替換。即使產品的極數、間距與外形相似，端子材料、鍵位、額定電流、耐溫、防水結構及配套壓接工具仍可能不同。正式採購時，應以原廠料號、圖面及規格書為準。

不確定該選擇哪種連接器嗎？

立即諮詢

四、連接器怎麼挑？有哪些材質？連接器常見問題 FAQ

面對外形、尺寸與功能各不相同的連接器，選型時不能只確認接頭是否插得上。正確做法是先判斷連接器用在哪裡、需要傳輸什麼，再核對電氣規格、安裝空間、材料及環境耐受性。以下整理常見的連接器挑選、材質與壓接問題，協助降低選錯料件的風險。

（一）連接器如何挑選？

連接器挑選可以依照「先確認用途、再釐清傳輸需求，最後核對規格與使用環境及合規需求」的順序進行，建議掌握以下 5 個重點：

1. 確認應用場景與用途：先釐清連接器用於板對板、線對板、線對線，還是設備對設備，並確認安裝空間、插拔方向及維修方式。
2. 釐清傳輸需求：確認需要傳輸電力、控制訊號、影音、高速資料或射頻訊號。電源應用重視電流與溫升，高速傳輸則須注意阻抗、串擾及屏蔽能力。
3. 核對電氣與結構規格：比較額定電流、額定電壓、接點數量、間距、適用線徑、尺寸、鎖固方式及防呆設計。不同系列即使外形相似，也不一定能直接替換。
4. 考量使用環境：依設備可能面對的高低溫、濕氣、粉塵、振動、油污或鹽霧，確認連接器是否具備適合的材料、密封與防護能力。
5. 確認可靠度與合規需求：檢查插拔壽命、材料、測試條件及專案要求的相關規範，也要確認端子、膠殼、線材與壓接工具是否相互匹配。

簡單來說，連接器不能只看外形是否插得上，而要同時確認用途、傳輸內容、電氣規格、安裝條件與使用環境，才能降低接觸不良、過熱、鬆脫或選錯料件的風險。

（二）連接器有哪些材質？

前面提到的觸點／端子、絕緣材料與外殼 3 大結構，若改從材質角度看，可再細分為接觸端子、表面鍍層、外殼，以及絕緣與密封材料 4 個部分。各部位需要兼顧導電、強度、耐磨、絕緣與環境耐受等不同功能。

1. 接觸端子

接觸端子是傳遞電流與訊號的主要部位，常以銅合金作為基材。

- 黃銅：具有良好的導電性、加工性與成本效益，常用於一般端子及對彈性要求較低的接點。
- 磷青銅：兼具導電性、彈性與耐疲勞特性，適合需要穩定接觸力或多次插拔的端子。
- 鈹銅：具有良好的彈性、強度與抗疲勞能力，可用於高可靠度或要求穩定接觸力的精密端子，但仍須依產品設計及實際規格判斷其載流能力。

2. 表面鍍層

端子表面鍍層會影響抗氧化、耐腐蝕、耐磨及接觸電阻。常見鍍層包括鍍金、鍍錫與鍍鎳：

- 鍍金：具有良好的抗氧化與耐腐蝕能力，也能維持較穩定的低接觸電阻，適合微弱訊號、高速資料、精密設備或對可靠度要求較高的接點。
- 鍍錫：成本相對容易控制，並具有良好的焊接性，常用於一般電源、控制及消費性電子。若環境容易振動或反覆插拔，需留意磨耗與接觸穩定性。
- 鍍鎳：具有硬度與耐磨特性，也可作為其他鍍層的底層。部分連接器外殼或端子會使用鍍鎳處理，以提升耐磨、抗腐蝕或結構穩定性。

3. 外殼

連接器外殼負責保護內部零件、提供機械支撐，部分金屬外殼還能協助屏蔽電磁干擾。

- 鋁合金：重量較輕、加工性與散熱表現良好，常用於需要兼顧強度與輕量化的圓形或工業連接器。
- 不鏽鋼：具備良好的強度、耐磨與耐腐蝕能力，適合環境較嚴苛或需要較高機械保護的應用，但重量與加工成本通常較高。
- 鋅合金：容易壓鑄成形，可製作形狀較複雜的外殼，並兼顧機械強度與成本。
- 工程塑膠：重量輕、可提供絕緣與防呆結構，廣泛用於線對板、線對線及一般電子連接器。材料種類與等級會影響耐熱、阻燃及機械強度。

4. 絕緣與密封材料

絕緣材料用來固定端子並隔開不同接點，密封材料則負責阻擋水氣、粉塵或液體進入。

- LCP（液晶聚合物）：具備良好的耐熱性、尺寸穩定性及精密成形能力，常見於小型化、高密度或需要承受製程高溫的連接器。
- PA （聚醯胺，俗稱尼龍／Nylon）：具有一定的機械強度、耐熱性與成形性，廣泛用於膠殼、固定座及一般電子連接器。
- PBT（聚對苯二甲酸丁二酯）等工程塑膠：可依產品需求提供絕緣、耐熱與尺寸穩定性，常用於工業、車用或一般電氣連接器。
- 矽膠或橡膠：具有彈性，可用於密封圈、線材密封塞及防水結構。實際選材要考量溫度、油品、化學物質與長期壓縮變形。

（三）如何壓接連接器？

壓接連接器時，端子、線材與壓接工具必須互相匹配，才能維持穩定的機械與電氣連接。操作流程如下：

1. 準備電線：依規格裁切並剝除適當長度的絕緣層，避免割傷或切斷內部導體。
2. 選擇壓接端子：確認端子適用的線徑、絕緣外徑及連接器系列，不可只因外形相似便混用。
3. 插入電線：將導體完整放入端子的導體壓接區，並讓絕緣層位於絕緣壓接區，避免銅絲散開或外露。
4. 完成壓接：使用製造商指定或經過驗證的壓接鉗與模具，將端子壓接至規定的形狀與高度。壓接不足可能導致鬆脫，過度壓接則可能損傷線芯。
5. 檢查品質：確認端子沒有彎曲或變形，並檢查壓接高度、拉力、導通與線序。端子裝入膠殼後，也要確認鎖定片已確實卡入。

以倢灝科技來說，選用自動化設備壓接，具備加工速度快、準確率高，且以專用模具生產，兩端夾持包覆可均勻對稱、提升芯線夾持力，確保端子加工時的品質。

五、想找專業可靠的連接器加工服務嗎？讓倢灝科技來幫你！

連接器選型完成後，還要搭配適合的端子、線材與加工方式，才能組成可直接安裝的成品線組。若端子與線徑不符、壓接工具使用錯誤，或線序未依圖面製作，都可能造成接觸不良、鬆脫或設備無法正常運作。

倢灝科技提供各式連接器加工與客製化線材服務，可依客戶提供的連接器料號、線材規格、長度、線序及應用需求，評估端子壓接、焊接、線束組裝、套管、標示與電性測試等加工內容。無論是線對板、線對線、圓形、矩形或其他常見連接器，都可先提供圖面或樣品，由專業人員協助確認材料與製程。

除了連接器加工，倢灝科技也提供連接器物料。若只有少量採購需求，或希望將連接器與線材加工一併處理，也歡迎提供完整料號、需求數量及使用條件，進一步確認！

需要連接器加工、客製線束或壓接服務嗎？

立即諮詢倢灝科技

連接器是什麼？電子連接器規格、種類、挑選與加工重點一次掌握

一、連接器 5 分鐘快速介紹：連接器用途、結構和好處一次看

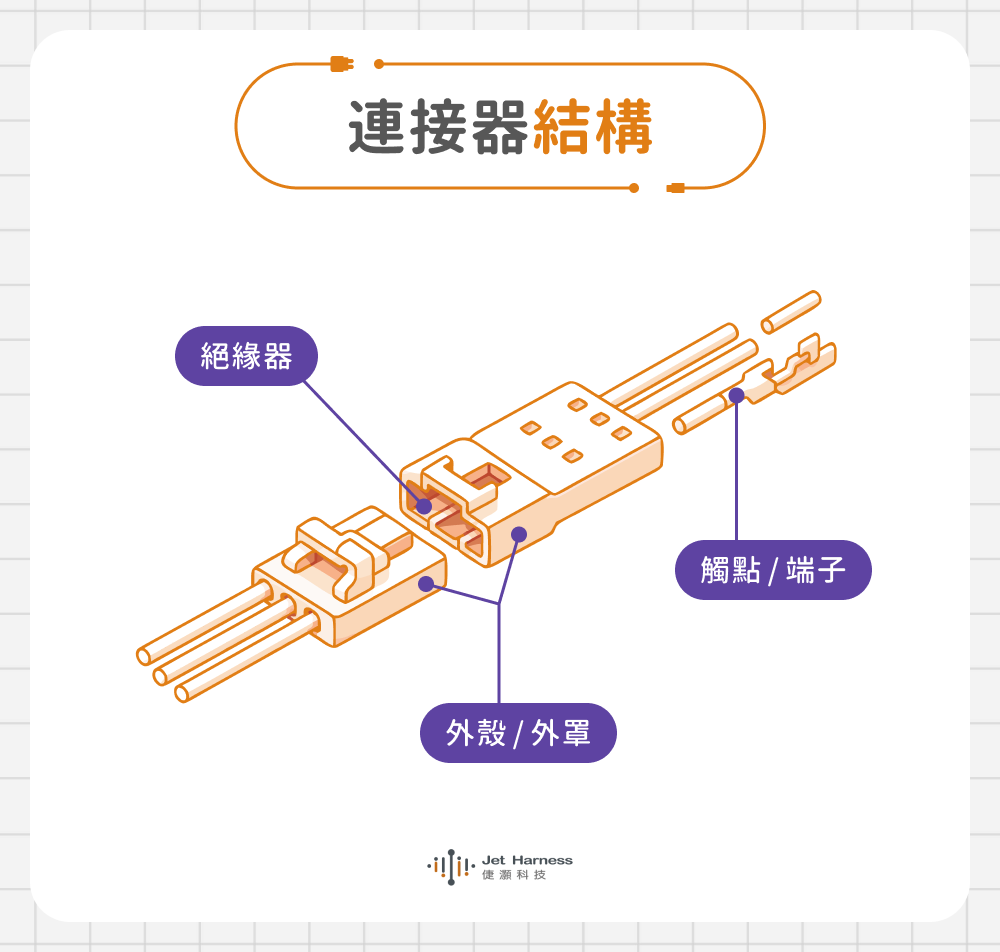

（一）連接器是什麼？有哪些基本結構？
